Програмирование на Visual C++

Урок VII

Связывание событий с элементами управления

Сейчас вам надо разработать диалоговую панель IDD_CUSTOM_DIALOG, с помощью, которой вы будете выбирать цвет круга. Вначале мы ее спроектируем, затем создадим новый класс, который будет отвечать за эту диалоговую панель, свяжем его с главным классом и свяжем элементы управления с событиями, и кодом.
Проектирование диалоговой панели
Сейчас мы визуально спроектируем диалоговую панель. Для этого вначале выбирете закладку "Resourse View" и раскройте пункт Graph Resource. Выполните слдеующие действия
Щелкните правой кнопкой мыши на Dialog.
В появившемся контексном меню выбираем Insert Dialog(вставить диалог).
Visual C++ создаст новый диалог c итендификатором IDD_DIALOG1, вам надо поменять его на IDD_CUSTOM_DIALOG.

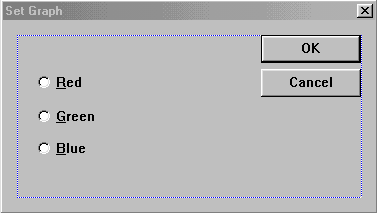

С помощью панели Controls расставьте элементы, управления как показано на рис. 7.1 и согласно таблице 7.0.

Таблица 7.0

Объект	Свойство	Установка
Dialog Box	ID	IDD_CUSTOM_DIALOG
	Caption	Set Graph
	Font	System, Size 10, страница General
Radio Button	ID	IDC_RED_RADIO
	Caption	&Red
	Group	отмечен, страница General
Radio Button	ID	IDC_GREEN_RADIO
	Caption	&Green
	Group	не отмечен, страница General
Radio Button	ID	IDC_BLUE_RADIO
	Caption	&Blue
	Group	не отмечен, страница General

Разместите радиокнопки обязательно в том порядке в котором они даны в таблице. Не забудьте установить свойство Group у радиокнопки Red. Это означает, что все три радиокнопки будут объединены в одну группу, и при выборе одной из них, значек "отмечено" будет перемещаться.
Зайдите в Resource Symbols в меню View и убедитесь в том, что итендификаторами кнопок являются последовательные числа.

Связывание переменной с радиокнопками

Теперь вам необходимо связать переменную с радиокнопками, которые вы разместили в диалоговой панели IDD_CUSTOM_DIALOG.
Выполните правый щелчок по пункту IDD_CUSTOM_DIALOG, и выбирите пункт ClassWizard в меню View.
Появиться диалоговая панель(Add class), которая спросит вас: создать новый класс или добавить в существующий. Вы выбираете создать новый Create a new class, и щелкаете по кнопке OK.
В диалоговой панели New Class задайте имя CSetDlg. И щелкните по кнопке OK.
Убедитесь, что окно в Class Name установлено на CSetDlg. Затем щелкните на пункт Member Varibles и выбирите пункт IDC_RED_RADIO.
Нажмите на кнопку Add Varible и задайте в появившемся диалоговом окне Variable Name: m_RedRadio Category: Value Variable Type: int
Щелкните по кнопке OK.
Следовательно, когда значение перменной m_RedRadio равно 0 - выбрана радиокнопка RED, когда 1 - радиокнопка CREEN, когда 2 - радиокнопка BLUE.

Создание объекта класса CSetDlg

В предыдущей главе вы создали класс CSetDlg(). Он является производным клссом от класса CDialog, а диалоговая панель IDD_CUSTOM_DIALOG связана с классом CSetDlg. C классом CSetDlg ассоциированы два файла: SetDlg.cpp и SetDlg.h.
Теперь вы создадите объект класса CSetDlg. В объявление класса CGraphDlg(в файле CGraphDlg.h) добавьте следующий код, который объявляет переменную m_dlg объектом класса CSetDlg. Это нужно для того, чтобы мы могли иметь доступ к переменным класса CSetDlg:

class CGraphDlg : public CDialog
{
// Constructor
public:
CGraphDlg(CWnd* pParent = NULL); // standard constructor
////Мой код начинается здесь////
CSetDlg m_dlg;
////Мой код заканчивается здесь////
...
}
Введенный вами код создает объект m_dlg класса CSetDlg.
Однако, когда компилятор встречает слово CSetDlg в файле GraphDlg, он его не поймет. Значит надо добавить следующий оператор #include в файл CGraphDlg, в самое начало:

// GraphDlg.h : header file
//
////Мой код начинается здесь////
#include "SetDlg.h"
////Мой код заканчивается здесь////
...
...

Модификация кода кнопки Draw Graphics

Сейчас вы модифицируете код функции OnDrawgraphicsButton следующим образом:

Выберете ClassWizard в меню View
Выберете закладку Message Maps в панели ClassWizard
Используйте диалоговую панель ClassWizard для выбора следующего события:
Class Name: CGraphDlg
Object ID: IDC_DRAWGRAPHICS_BUTTON
Messages: BN_CLICKED
Щелкните на кнопку Edit Code и напишите следующий код в функции OnDrawgraphicsButton():
BOOL CGraphDlg::OnDrawgraphicsButton()
{
// TODO: Add your message handler code here
////////Мой код начинается здесь///////////
m_dlg.DoModal();
////////Мой код заканчивается здесь///////////
}
Вы добавили единственнный оперaтор:
m_dlg.DoModal();
который вызывает диалговую панель IDD_CUSTOM_DIALOG(выводит объект m_dlg).
Хотя код еще не закончен, можно посмотреть частичто введенный код.
Постройте и выполните программу.
Нажмите на кнопку Draw Graphics, поэксперементируйте с радиокнопками.

Инициализация радиокнопок

Вам необходимо включить в программу код, который инициализирует радиокнопку RED, выбирал ее при запуске программы.

Выберете ClassWizard в меню View
Выберете закладку Message Maps в панели ClassWizard
Используйте диалоговую панель ClassWizard для выбора следующего события:
Class Name: CGraphDlg
Object ID: CGraphDlg
Messages: WM_INITDIALOG
Щелкните на кнопку Edit Code и напишите следующий код в функции OnInitDialog():
BOOL CGraphDlg::OnInitDialog()
{
CDialog::OnInitDialog();
//....
////////Мой код начинается здесь///////////
///Установить системный таймер
int iInstallResult;
iInstallResult=SetTimer(1, 50, NULL);
if(iInstallResult==FALSE)
{
MessageBox("Cannot install timer",
"Error message",
MB_OK+MB_ICONERROR);
}
//Выбрать радиокнопку RED
m_dlg.m_RedRadio=0;
////////Мой код заканчивается здесь///////////
return TRUE; // return TRUE unless you set the focus to a control
}
Код, который вы ввели присваивает переменной m_RedRadio значение 0, используя для этого объект класса m_dlg, т.к. переменная m_RedRadio, является членом класса CSetDlg.

Добавление переменных элементов в класс CGraphDlg

Теперь вам необходимо включить две переменные в класс CGraphDlg, так чтобы они были доступны из любой функции-элемента класса
Включите объявления в класс CGraphDlg следующим образом:

class CGraphDlg : public CDialog
{
// Construction
public:
CGraphDlg(CWnd* pParent = NULL); // standard constructor
////Мой код начинается здесь////
CSetDlg m_dlg;
int m_Radius;
int m_Direction;
////Мой код заканчивается здесь////
...
}

Инициализация радиокнопок

Вам нужно написать код, который инициализирует переменные m_Radius и m_Direction.

Выберете ClassWizard в меню View
Выберете закладку Message Maps в панели ClassWizard
Используйте диалоговую панель ClassWizard для выбора следующего события:
Class Name: CGraphDlg
Object ID: CGraphDlg
Messages: WM_INITDIALOG
Щелкните на кнопку Add Fucntion и в раскрывшемся окне нажмите кнопку OK.

Нажмите кнопку Edit Code и напишите следующий код в функции OnInitDialog():
BOOL CGraphDlg::OnInitDialog()
{
CDialog::OnInitDialog();
//....
////////Мой код начинается здесь///////////
///Установить системный таймер
int iInstallResult;
iInstallResult=SetTimer(1, 50, NULL);
if(iInstallResult==FALSE)
{
MessageBox("Cannot install timer",
"Error message",
MB_OK+MB_ICONERROR);
}
//Выбрать радиокнопку RED
m_dlg.m_RedRadio=0;
m_Radius=50;
m_Direction=1;
////////Мой код заканчивается здесь///////////
return TRUE; // return TRUE unless you set the focus to a control
}
Код, который вы ввели инициализирует перменные m_Radius и m_Direction:
m_Radius=50;
m_Direction=1;

Связвание кода с событием Timer

WM_TIMER

Выберете ClassWizard в меню View
Выберете закладку Message Maps в панели ClassWizard
Используйте диалоговую панель ClassWizard для выбора следующего события:
Class Name: CGraphDlg
Object ID: СGraphDlg
Messages: WM_TIMER

Нажмите кнопку Edit Code и напишите следующий код в функции OnTimer():
BOOL CGraphDlg::OnTimer(UINT nIDEvent)
{
//....
////////Мой код начинается здесь///////////
//MessageBeep((WORD)-2);
m_Radius=m_Radius+m_Direction;
if(m_Radius>=100)
{
m_Direction=-1;
}
if(m_Radius<=10)
{
m_Direction=1;
}
//Инициировать исполнение функции OnPaint() Invalidate();
////////Мой код заканчивается здесь///////////
CDialog::OnTimer(UINT nIDEvent);
}
Переменная m_Direction может принимать значения 1 или -1. Значит при выполнении оператора m_Radius=m_Radius+m_Direction; значение переменной будет уменьшаться или увеличиваться, взависимости от того какое значени имеет переменная m_Direction. Таким образом радиус круга будет то увеличиваться, то уменьшаться.
Чтобы радиус круга безгранично не увеличивался и не уменьшался, вы написали следующую конструкцию операторов IF в функции OnTimer:

if(m_Radius>=100)
{
m_Direction=-1;
}
if(m_Radius<=10)
{
m_Direction=1;
}
которые оперделяют: 1) если значение переменной m_Radius больше или равно 100, то переменная m_Direction принимает значение -1, и тогда радиус круга начинает уменьшаться. 2) когда значение переменной равно m_Radius меньше или равно 10, тогда все происходит наоборот.
Последний оператор, который вы написали Invalidate() генерирует принудительно событие WM_PAINT, которое вызывает каждый раз функцию OnPaint().

Модификация кода, связанного с событием WM_POINT

Выберете ClassWizard в меню View
Выберете закладку Message Maps в панели ClassWizard
Используйте диалоговую панель ClassWizard для выбора следующего события:
Class Name: CGraphDlg
Object ID: CGraphDlg
Messages: WM_PAINT

Модифицируйте код в функции OnPaint() следующим образом:
void CGraphDlg::OnPaint()
{
if (IsIconic())
{
//....
}
else
{
////Мой код начинается здесь////
// OnDrawgraphicsButton();
///Создать объект контекста устройства(DC)
CPaintDC dc(this);
//Создать новое перо
CPen MyNewPen;
MyNewPen.CreatePen(PS_SOLID, 10, RGB(255,0,0));
//Выбрать перо
CPen* pOriginalPen;
pOriginalPen=dc.SelectObject(&MyNewPen);
// CRect MyRectangle(20, 10, 120,110);
CRect MyRectangle(20, 10, 20+m_Radius*2,10+m_Radius*2);
//Нарисовать круг
dc.Ellipse(&MyRectangle);
//Выбрать первоначальное перо
dc.SelectObject(pOriginalPen);
////Мой код заканчивается здесь////
//...
}
}
Вы поместили старый код, в котором вы задавали координаты квадрата, в комментарий.
Модифицировали старый код, так что радиус круга будет зависеть от переменной m_Radius. Мы написали:
CRect MyRectangle(20, 10, 20+m_Radius*2,10+m_Radius*2);
видно что, когда значение переменной m_Radius будет равно 50, то диаметр круга будет равен 20+50*2=120. Когда значение переменной m_Direction будет равно -1, то радиус будет уменьшаться.
Управление цветом
Программа Graph рисует круги красного цвета, изменять цвет круга надо с помощью панели IDD_CUSTOM_DIALOG. В упражнении, в конце этой главы, будет рассмотрен код, который позволяет рисовать круги выбраннго цвета. цвета.

Вы закончили связывание событий с элементами управления [Назад] [Содержание] [Вперед]
