Проектирование диалоговой панели

• Теперь нам необходимо добавить код рисования, используйте следующие инструкции для этого:
• Вначале вам необходимо связать код с нажатием на левую кнопку мыши, во-первых нам необходимо проверить было ли выполнено нажатие в области рисования, во-вторых захватить мышь!

Связывание кода с событием WM_LBUTTONDOWN

• Добавьте в класс CPaintORamaDlg две переменные m_LineEnd и m_LineStart, тип переменных - CPoint, доступ Private, если забыли, как это делать вернитесь на страничку назад и посмотрите шаги для добавления переменной m_Cavas. При нажатии на кнопку мыши программа PaintORama должна проверить был ли выполнен щелчок в области рисования, и присвоить координаты начала (X,Y) переменной m_LineStart и m_LineEnd,последняя переменная будет постоянно меняться, а первая будет хранить ее предыдущее значении.
• Выполните следующие шаги:

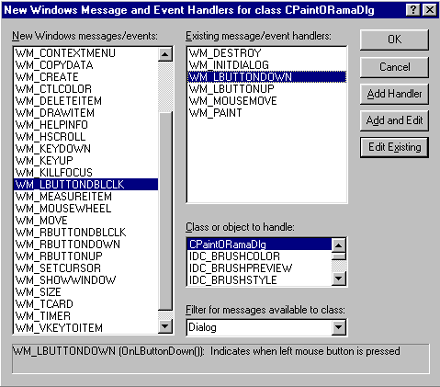

  1) Откройте в Workspace закладку Class View, откройте класс CPaintORamaDlg. Вызовите контексное меню правой кнопкой мыши, выбирите там Add Windows Message Handler..., появится такое диалоговое окно:

• В списке Class to object to handle убедитесь, что выбран класс CPaintORama . В списке сообщений New Windows message/events выбирите WM_LBUTTONDOWN.
• Нажмите кнопку Add and Edit.
• У вас появится окно редактирования, введите следующий код:

  BOOL CPaintORamaDlg::OnLButtonDown(UINT nFlags, CPoint point)
  {

  .....


  /////-Ваш код начинается здесь-///

  //Проверить было ли нажатие внутри области рисования.
  if(m_Canvas.PtInRect(point))
  {
  //Присвоить координаты начала двум переменным
  m_LineStart= point;
  m_LineEnd=point;

  //Захватить мышь
  SetCapture();
  }

  /////-Ваш код заканчивается здесь-/////

  }


• Оператор IF проверяет было ли нажатие внутри области рисования, для этого используется функция PtInRect,
• Если условие выполняется, то инициализировать координаты конца и начала значениями текущего нажатия.
• Последним оператором вы захватываете мышь, для того чтобы сообщение, что кнопка мыши отпущена не происходило,когда вы отпутили ее за жкраном программы. Координаты начала у нас получены вам необходимо ввести сам код рисования.
• Эту задачу у нас будет решать функция, которая связана с сообщением о передвижении мыши.
• Теперь нам необходимо связать код с событием WM_MOUSEMOVE, выполните следующие действия:

• Выберете ClassWizard в меню View
• Выберете закладку Message Maps в панели ClassWizard
• Используйте диалоговую панель ClassWizard для выбора следующего события:
  Class Name: CPaintORamaDlg
  Object ID: CPaintORama
  Messages: WM_MOUSEMOVE

• Щелкните на кнопку Add Fucntion .

• Нажмите кнопку Edit Code и напишите следующий код в функции OnMouseMove:

  void CPaintORamaDlg::OnMouseMove(UINT nFlags, CPoint point)
  {
  ////-Ваш код начинается здесь-////

  if( (nFlags & MK_LBUTTON) && m_Canvas.PtInRect(point))
  {

  //Получить указатель на контекст устройства
  CClientDC dc(this);

  //Присвоить координаты щелчка переменной m_LineEnd
  m_LineEnd= point;

  //Нарисовать линию
  dc.MoveTo(m_LineStart);
  dc.LineTo(m_LineEnd)

  /*Присвоить текущее переменной m_LineStart значение позиции курсора*/
  m_LineStart=m_LineEnd;
  }

  ////-Ваш код закачивается здесь-////

  }

• В условии оператора IF программа проверяет нажата ли левая кнопка и что курсор находится в области рисования.
• Вначале вы получили указатель контекст утройства, теперь можно рисовать.
• Затем присваиваете координаты курсора переменной m_LineEnd.
• Потом два оператора рисуют линию, и последний оператор присваивает текущее положение курсора переменной m_LineStart, это значение будет являться началом для следующего рисованяи линии после передвижения мыши.

  Связывание кода с событием WM_LBUTTONUP

• При отпускании кнопки мыши программа PaintORama должна отпустить мышь, которую мы захватили в функции OnLButtonDown.
• Выполните следующие шаги:
  1) Откройте в Workspace закладку Class View, откройте класс CPaintORamaDlg. Вызовите контексное меню правой кнопкой мыши, выбирите там Add Windows Message Handler....
• В списке Class to object to handle убедитесь, что выбран класс CPaintORama . В списке сообщений New Windows message/events выбирите WM_LBUTTONUP.
• Нажмите кнопку Add and Edit.
• У вас появится окно редактирования, введите следующий код:

  void CPaintORamaDlg::OnLButtonUp(UINT nFlags, CPoint point)
  {
  ////-Ваш код начинается здесь-////

  ReleaseCapture();

  ////-Ваш код заканчивается здесь-////

  }

Добавление возможности выбора цвета пера и размера!
